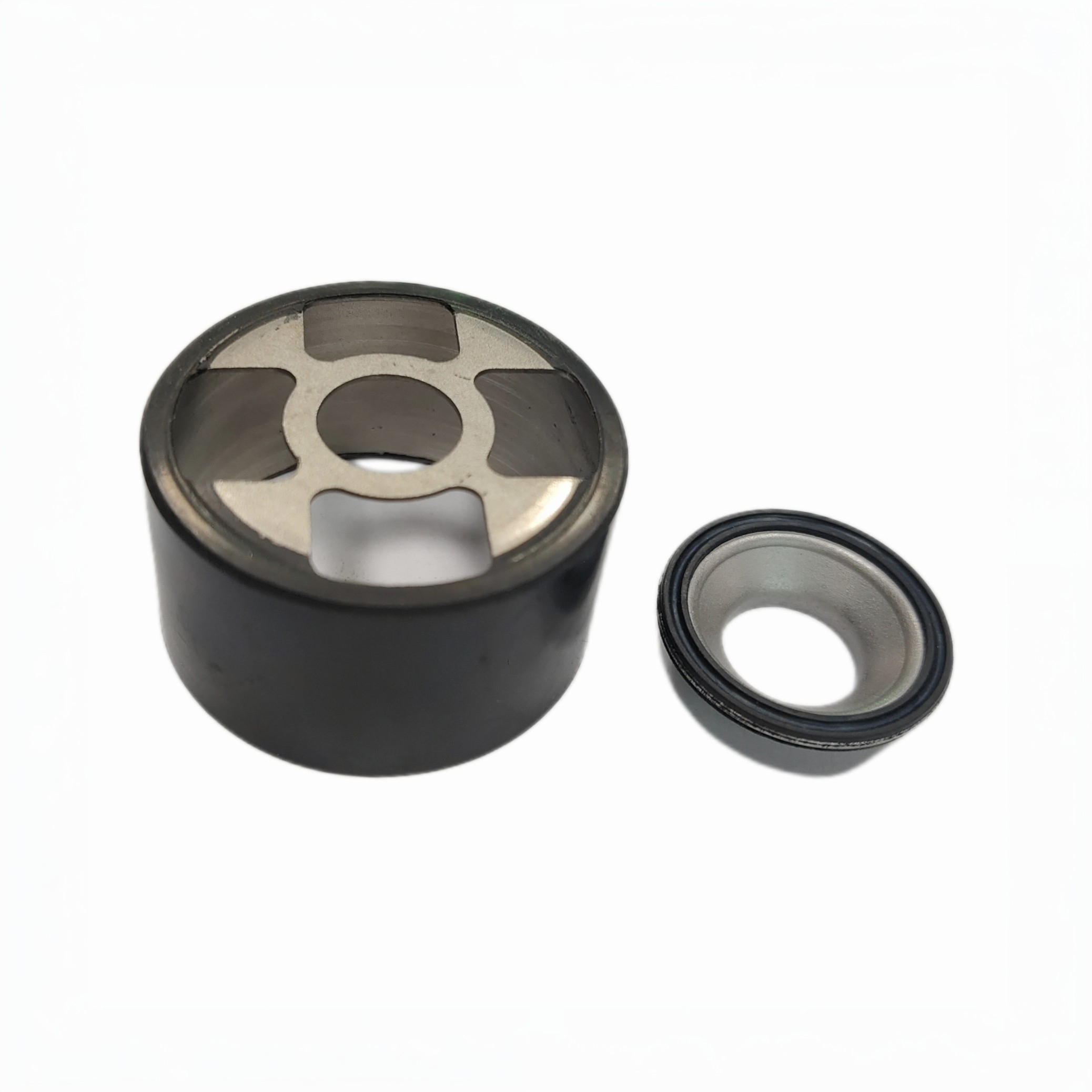

Резиновый клапан автомобильного термостата

Основные функции

1. Регулировка температуры
   • Автоматически регулирует открытие клапана в зависимости от изменений температуры среды, чтобы контролировать пути циркуляции жидкости (например, большая циркуляция против малой циркуляции), поддерживая стабильную температуру системы.
   • Пример : В автомобильных термостатах двигателей резиновые клапаны перекрывают основной циркуляционный канал при низких температурах, позволяя охлаждающей жидкости циркулировать только внутри двигателя (малая циркуляция) для обогрева. При достижении заданной температуры резина расширяется или деформируется, открывая основной канал, обеспечивая охлаждение радиатора с большой циркуляцией.
2. Герметизация и буферизация
   • Эластичная уплотнительная поверхность из резины плотно прилегает к седлу клапана, предотвращая протечки. Она также смягчает механические удары при открытии/закрытии, снижая износ и уровень шума.
3. Стойкость к коррозии жидкости
   • Устойчив к этиленгликолю, присадкам в охлаждающей жидкости и химическим веществам в промышленных средах, что обеспечивает длительное использование без коррозии и разбухания.

Типичная структура и принцип работы

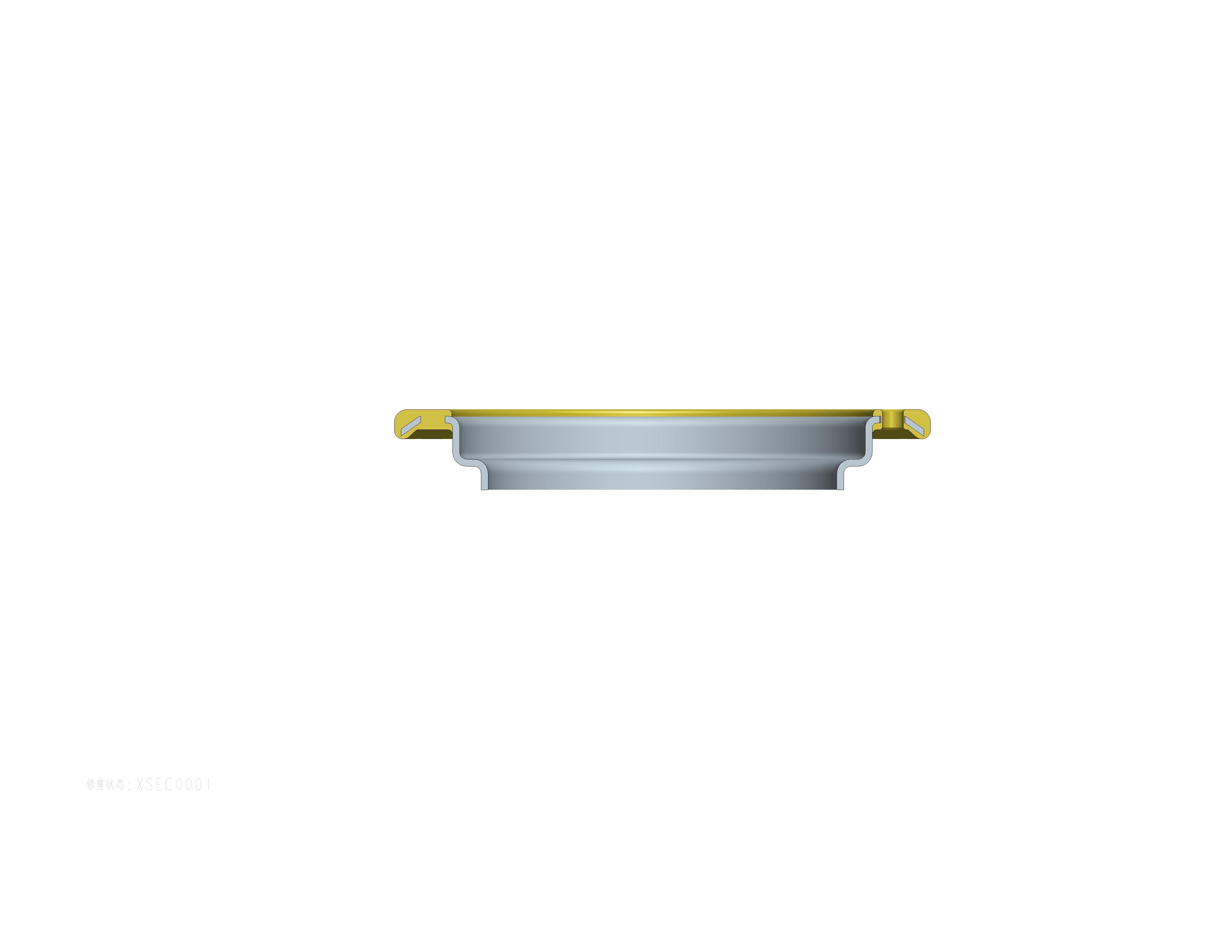

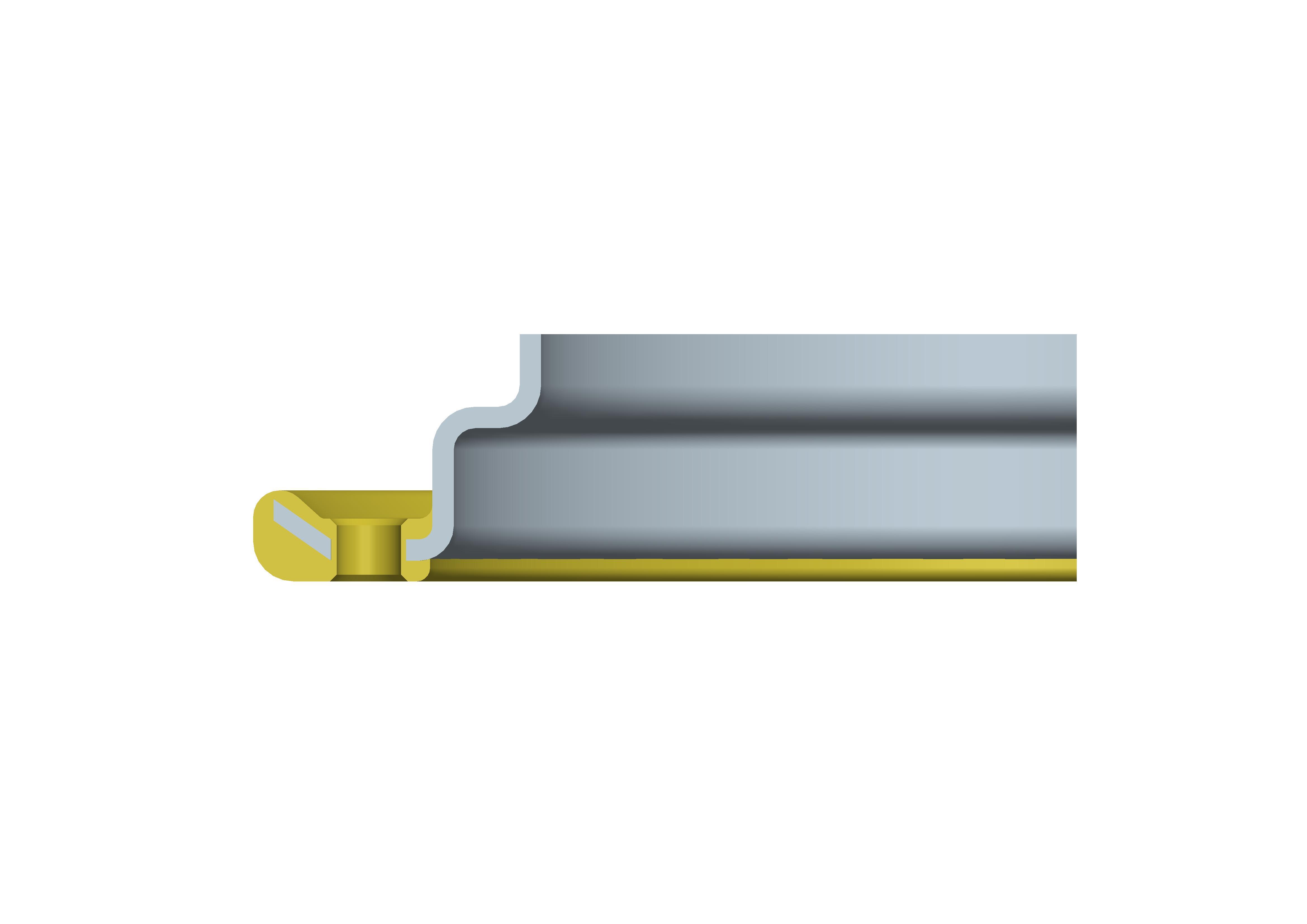

Структурные компоненты

• Резиновый диск клапана/мембрана : Основной исполнительный компонент, приводимый в действие термочувствительными материалами (например, парафиновыми термочувствительными элементами в резиновых диафрагмах) или напрямую использующий свойства термического расширения/сжатия резины.
• Металлический скелет : обеспечивает структурную поддержку для предотвращения чрезмерной деформации резины (некоторые конструкции включают пружины для вспомогательного сброса).
• Седло клапана/корпус : Обычно изготавливается из металла или конструкционного пластика, образуя уплотнительное соединение с резиновыми компонентами.

Принцип работы

1. Термостат теплового типа (распространён в автомобильных термостатах)
   • Температурный чувствительный элемент (например, парафиновая гранула) расширяется при повышении температуры, толкая резиновую мембрану или диск клапана против силы пружины, постепенно открывая главный клапан и увеличивая поток жидкости.
   • При понижении температуры резина восстанавливает упругость или сила пружины заставляет клапан закрываться, уменьшая поток.
2. Тип с памятью формы (для специальных промышленных сценариев)
   • Использует резиновые материалы с эффектом памяти формы, которые вызывают деформацию при заданных пороговых значениях температуры для обеспечения автоматического открытия/закрытия клапана (например, аварийные запорные клапаны при высоких температурах).
